Sistema óptico para citómetro
Diseño de sistema óptico completo y a medida para citómetro
Nuestro cliente necesitaba optimizar el sistema óptico del prototipo de citómetro que había desarrollado, para la fase de industrialización. Sus objetivos eran claros: reducir el tamaño del equipo, mejorar la calidad de imagen y mejorar el procesado de imagen, incluyendo un desarrollo de software (GUI) a medida.
ASE Optics se encargó de todo el proceso: revisión de especificaciones, diseño óptico preliminar, diseño optomecánico y optoelectrónico final, selección de componentes, aprovisionamiento, ensamblaje, integración, validación e instalación y test en las instalaciones del cliente.
Diseño óptico preliminar: superando los retos técnicos para la mejora de la calidad óptica
Había dos cuestiones clave que marcaban el proyecto:
- El sistema debía integrar el mayor número de elementos de catálogo posible, para optimizar costes.
- El sistema óptico, que integraba un filtro 1:1, debía ser flexible, para adaptarse a los diferentes esquemas de ampliación de la imagen que se transmitirían al sensor.
Tras la revisión de las especificaciones, vimos factible el rediseño del sistema, proponiendo además una reducción de las dimensiones del equipo, mayor de lo previsto.
El diseño óptico final consistió en un sistema óptico multi-elemento, que incluía un objetivo y un relé, garantizando la calidad de imagen esperada. Además, se limitaron las superficies asféricas, para conseguir una reducción de costes importante.
Diseño y desarrollo de la optomecánica, desarrollo software e integración completa
La segunda fase del proyecto consistió en el trabajo coordinado entre tres equipos: ingeniería óptica, ingeniería mecánica y desarrollo de software.
El equipo de ingenieros mecánicos diseñó la interfaz mecánica, y definió la lista final de materiales y componentes que debían conformar el equipo final, en colaboración directa con los ingenieros ópticos y el cliente. De este modo, se definió un sistema completo, basado en elementos de catálogo: fuentes de luz LED, filtros, optomecánica, electrónica…
En paralelo, diseñamos y desarrollamos una interfaz gráfica de usuario (GUI) para el procesado de la imagen, que integramos en el sistema final.

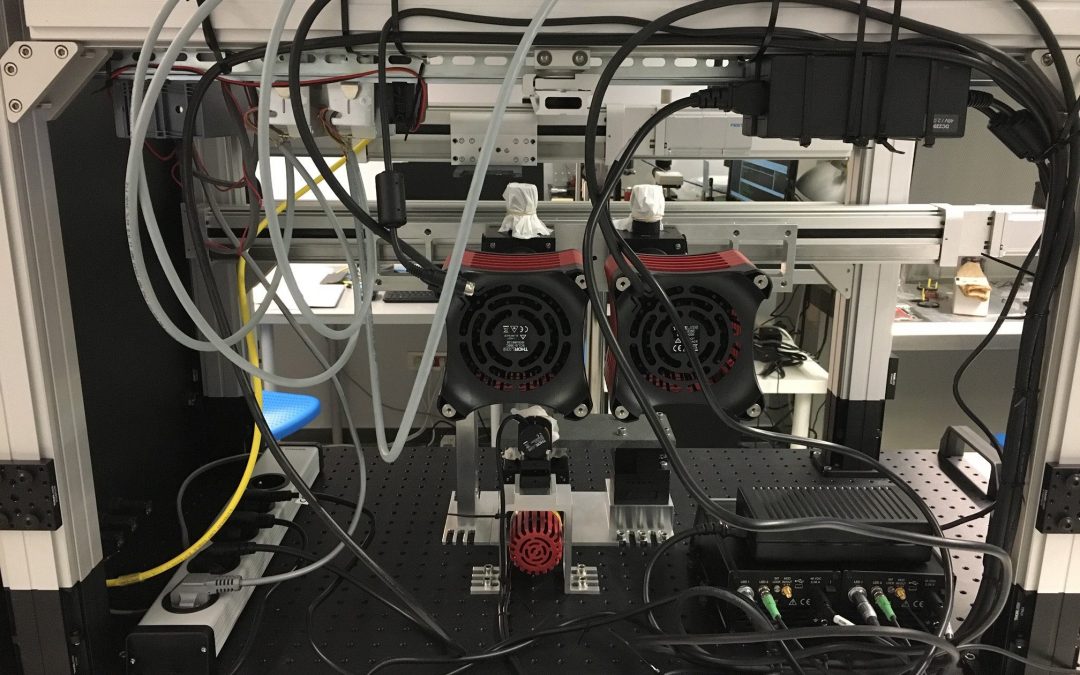

Verificación del sistema, instalación y formación en las instalaciones del cliente
La última fase del proyecto fue la verificación del sistema en las instalaciones de ASE Optics y la posterior entrega del sistema al cliente. En esta ocasión, dos de nuestros ingenieros se desplazaron a las instalaciones del cliente para instalar el sistema y hacer una sesión de formación a sus trabajadores, para que pudieran sacar todo el partido al equipo.
Nuestra experiencia en sistemas ópticos para equipos médicos y aplicaciones médicas.
La innovación y el desarrollo están en el núcleo de la actividad de ASE Optics, por lo que aplicamos constantemente los últimos avances en áreas como detectores, sensores, nuevos materiales, componentes ópticos, nuevas tecnologías y mejoras en bandas visibles, infrarrojas y ultravioletas … a las soluciones que diseñamos para a nuestros clientes:
- Miniaturización de sistemas de visualización: laringoscopios, endoscopios, laparoscopios …
- Sistemas ópticos para instrumentos y dispositivos quirúrgicos
- Diseño y desarrollo de subsistemas ópticos mejorados para oftalmoscopios, retinoscopios…
- Sistemas de inspección no-destructivos, basados en tecnologías láser, para sistemas y dispositivos “point-of-care”
- Objetivos de microscopio a medida: tolerancias estrictas, gran apertura numérica, requisitos especiales de materiales y restricciones técnicas concretas.
- Sistemas médicos basados en tecnología láser.
- Sistemas de imagen de fluorescencia
- OCT (optical coherence tomography) aplicado a diferentes dispositivos médicos.
- Sistemas de imagen dental y cámaras intraorales.
